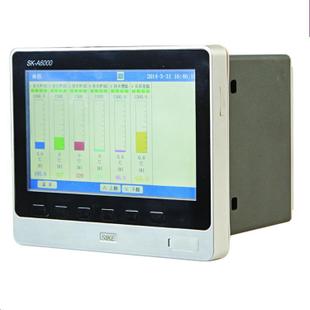

觸摸屏真彩無紙記錄儀
- 電 話：025-52316001
- 傳 真：025-52316002
- 郵 箱：353072404@qq.com
Description
一、觸摸屏真彩無紙記錄儀概述
觸摸屏真彩無紙記錄儀有1~36路wn****輸入通道（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等信號）?？蓭?4路報警輸出或32路模擬量變送輸出，Mobus RTU RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，TF卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀設計、wm****的功能體現、可靠的硬件品質、精湛的制造工藝，使它具有更高的性能價格比，廣泛應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種行業工業現場。
二、觸摸屏真彩無紙記錄儀主要技術參數
| 測量輸入 | |
輸入信號 | 電流：0~20mA、0~10mA、4~20mA |
電壓：0~5V、1~5V、0~10V、±5V、、0~20 mV、0~100mV、±20mV、±100mV | |
熱電阻：Pt100、Cu50、Cu100、BA1、BA2 | |
線性電阻：0~400Ω | |
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 | |
輸出 | |
報警輸出：繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載） | |
饋電輸出：DC24V±1，負載電流≤250mA | |
通訊輸出：RS485/RS232通訊接口，波特率1200~57600bps可設置，采用標準MODBUS RTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米；EtherNet通訊接口，通訊速率為10M，（只適用于局域網） | |
綜合參數 | |
測量精度 | 0.2%FS±1d |
采樣周期 | 1秒 |
設定方式 | 手動觸屏（16通道以上）及面板輕觸式按鍵（16通道以內）兩種設定方法（二者選其一）；參數設定值密碼鎖定；設定值斷電長久保存。 |
顯示方式 | 大7英寸800*480點陣寬屏TFT高亮度彩色觸屏液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標縮放變更等 |
存儲容量 | 內部Flash存儲器容量4G Byte |
記錄間隔 | 以秒為單位任意按需要自行設定選擇。 |
使用環境 | 環境溫度：-10～50℃；相對濕度：10～90%RH（無結露）； 避免強腐蝕氣體。（注：若現場環境惡劣，定貨時務必特殊說明） |
工作電源 | AC85～264V(開關電源)，頻率范圍：50-60HZ，***大功耗：30VA |
